Клапан запорный проходной АК 21003
|
|
|
|
Клапан запорный проходной АК 21003
Номер чертежа: АК 21003
Материал Корпуса: сталь 12Х18Н10Т
Присоединение: фланцевое по ГОСТ 12815-80 (исп.7, ряд 2)
Рабочая Среда: жидкие и газообразные среды, нейтральные к материалам основных деталей
Тип Давления: N
Pmax: 100
Tmin: -40
Tmax: 200
Тип: Клапаны запорные
|
 |

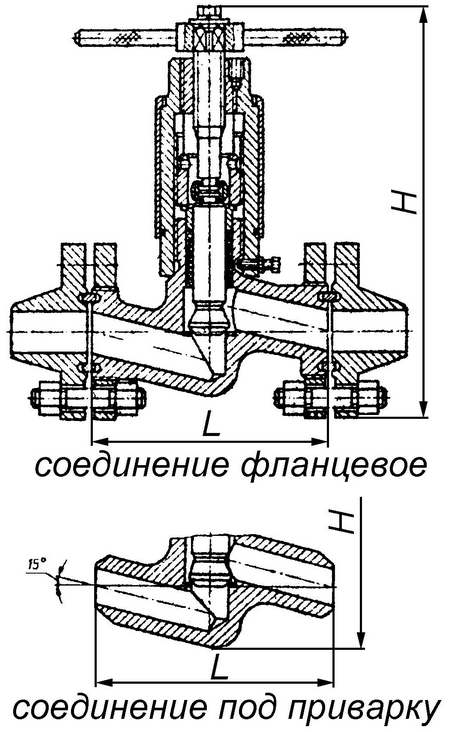

| Таблица фигура |
Номер чертежа |
Усл. обозн. |
Присоединение |
Привод |
DN |
L |
L1 |
H |
H1 |
Масса |
|
АК 21003 |
|
фланцевое по ГОСТ 12815-80 (исп.7, ряд 2) |
ручной (маховик) |
15 |
285 |
|
300 |
|
10,3 |
|
АК 21003 |
|
фланцевое по ГОСТ 12815-80 (исп.7, ряд 2) |
ручной (маховик) |
20 |
305 |
|
300 |
|
12 |
|
АК 21003 |
|
фланцевое по ГОСТ 12815-80 (исп.7, ряд 2) |
ручной (маховик) |
25 |
325 |
|
320 |
|
13 |
|
АК 21003 |
|
фланцевое по ГОСТ 12815-80 (исп.7, ряд 2) |
ручной (маховик) |
32 |
348 |
|
390 |
|
21 |
|
